Produkt ten zbliża się do końca cyklu życia. Proszę nie używać tego produktu do nowych projektów.
Zachęcamy do zapoznania się z naszymi układami interpolacyjnymi lub skontaktowania na lasery@semicon.com.pl

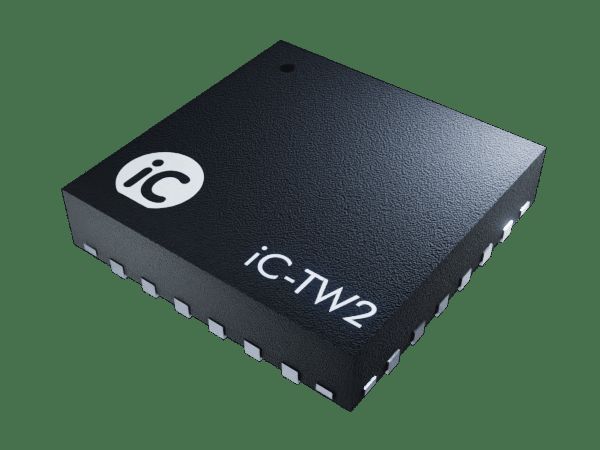

iC-TW2 to bardzo kompaktowy konwerter sinusoidalno-kosinusoidalny na cyfrowy z rozdzielczością kątową do 256. Jego silnik interpolacyjny akceptuje dwa w pełni różnicowe sygnały czujnikowe, takie jak sygnały z czujników MR, w celu wygenerowania sygnału wyjściowego kwadraturowego enkodera inkrementalnego z indeksem. Dwa interfejsy szeregowe umożliwiają konfigurację urządzenia, w tym dostęp do wewnętrznej pamięci EEPROM w celu ustawienia nienaładowanego.

Cechy:

• Programowalna rozdzielczość kąta od 1 do 256 kroków na okres
• Czynniki interpolacji od x0,25 do x64
• Częstotliwość wejściowa do 115 kHz przy x64, do 230 kHz przy x32, do 460 kHz przy x16
